Shandong Zhongji Luyuan se v glavnem ukvarja z raziskavami in razvojem, oblikovanjem, proizvodnjo in prodajo opreme za predelavo jeklene palice CNC in nudi celotno rešitev za obdelavo jeklene palice CNC.

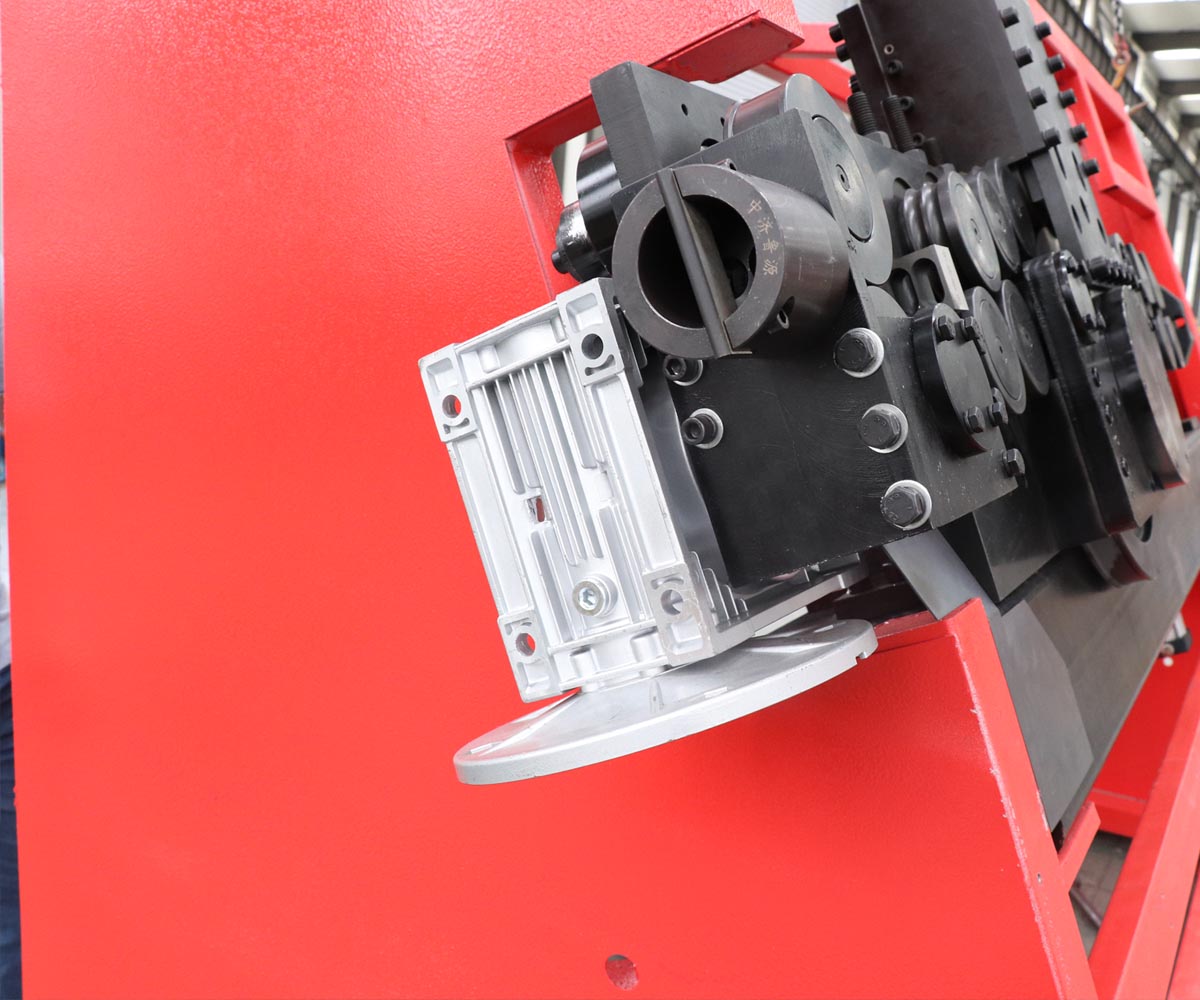

Lywg -13 avtomatski stroj za upogibanje okrepitve
Vključuje ravnanje, velikosti, upogibanja in rezanja, primerne za obdelavo streme, kavelj in plošče. Razvrščena je po metodi ravnanja, vključno z vrsto krmiljenja krivulje in vrsto ravnanja, ki se široko uporablja v železnicah, avtocestah, mostovih, letališčih, stanovanjskih konstrukciji, jeklenih predelovalnih napravah in drugih poljih.

Viideo

Parametri

Model opreme	Lywg -13
Razpon obdelave z eno vrstico	Φ6-12
Območje obdelave z dvojnimi vrsticami	Φ6-10
Metoda ravnanja	Zakrivanje krivulje
Največja diagonalna stranska dolžina stresa	1500 mm
Največja hitrost dovajanja	100 m/min
Največja hitrost upogiba	1100 stopinj /s
Natančnost dolžine	± 1 mm
Kotna natančnost	± 1 stopinja
Moč opreme	34KW
Število operaterjev	1 oseba
Učinkovitost proizvodnje	1 tona/uro
Zasedeno območje	3.3m×1.3m

Servo sistem CNC Steel Bar Bending Machine ima predvsem dva delovna načina: samodejno in jog. Ko se samodejno delo izvaja, gostitelj CNC nenehno pošilja navodila za gibanje Servo krmilniku. Mikroračunalnik z enim čipom v krmilniku servo naredi nadaljnji izračun na prejetih navodilih, ustvari cikel navodila za položaj obeh skupin motorjev in nato v skladu s tem ciklom pošlje ukazni impulz na servo pogonsko napravo. V sistemu, ki ga je zasnoval ta projekt, se uporabljata dve skupini servo motorjev, zato mora, ko sistem dejansko deluje, numerični krmilni gostitelj v dva računalnika z enim čipom poslal različna navodila za gibanje. Ker naprava AC Servo System vsebuje elektronsko prestavo, sistemska zasnova programske opreme za sistem AC servo ne upošteva ujemanja mehanske rotacijske verige in ekvivalenta ukaznega impulza CNC
